Д500-65

Насос Д500-65 предназначен для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до 358 К (85 ºС ), с содержанием твердых включений, не превышающих по массе 0,05 % и максимальному размеру 0,2 мм.

Привод насоса - электродвигатели синхронного и асинхронного типов. Насос и двигатель соединяются с помощью упругой втулочно-пальцевой муфты. Насос - центробежный, горизонтальный, одноступенчатый, спирального типа, с двусторонним подводом жидкости к рабочему колесу. Направление вращения ротора - против часовой стрелки, если смотреть со стороны электродвигателя, допускается изготовление агрегата с направлением вращения по часовой стрелке, что оговаривается при заказе насоса. Корпус насоса спирального типа из двух частей с горизонтальным разъёмом по оси насоса. Всасывающий и напорный патрубки расположены в нижней части корпуса, что позволяет производить разборку и осмотр насоса без отсоединения трубопровода. Опорами ротора служат подшипники качения, смазываемых консистентной смазкой. Уплотнение вала сальниковое. Материал основных частей насоса: корпус, крышки, рабочее колесо – чугун СЧ 20 или чугун СЧ 25, вал изготавливается из стали – Сталь 45.

Технические характеристики насосов Д500-65

Насосы

Электродвигатели
Марка насосаПодача, м3Напор, мМощность, кВт, не болееЧастота вращения, об/минКПД насоса, %, не менееМасса, кгМаркаМощность, кВтЧастота вращения, об/минНапряжение, ВМасса, кг
 Д500-65500651351 45076------
Д500-65-0325323898074------

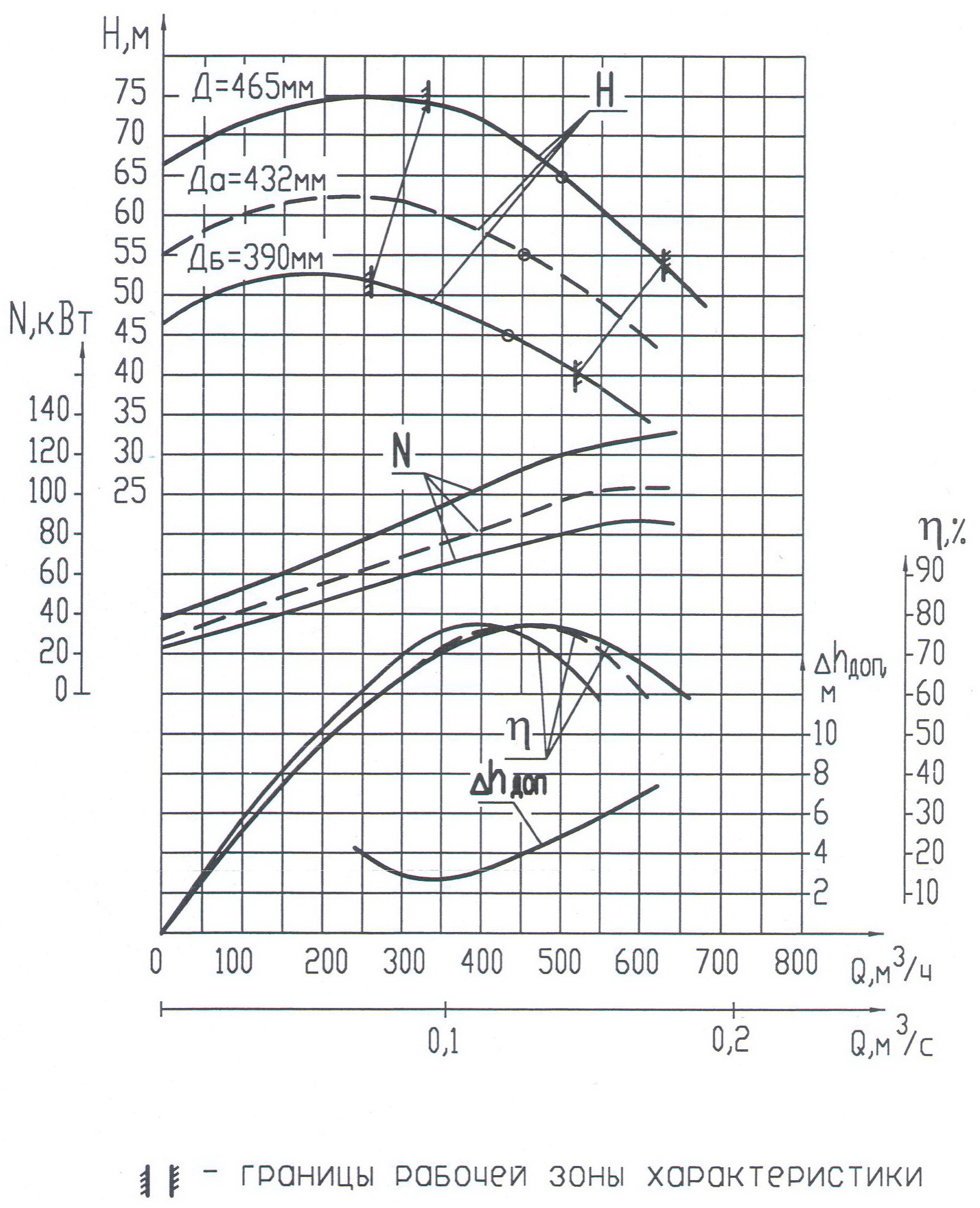

Характеристика насоса Д500-65 n=1450 об/мин

upload/harakteristiki/harakteristika_nasosa_d500-65_1450_1.jpg

Характеристика насоса Д500-65 n=980 об/мин

upload/harakteristiki/harakteristika_nasosa_d500-65_980_1.jpg
